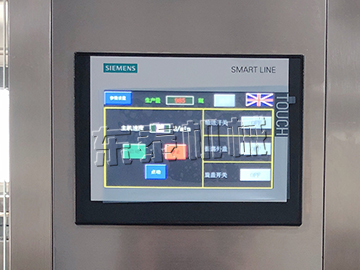

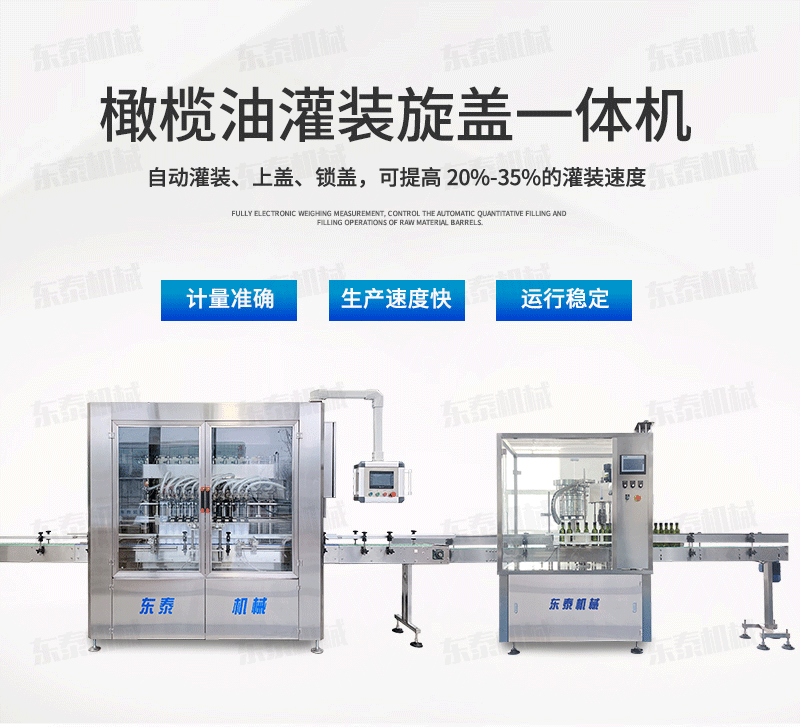

菜籽油自動灌裝機生產線是我公司精心設計的新款灌裝機，本伺服柱塞灌裝機，采用PLC和觸摸屏自動化控制，具有計量準確、運行平穩、噪音低、調節范圍大、灌裝速度快等。而且對易揮發、易結晶、易起泡的液體；以及高粘度的液體、半流體都能適應。在人機界面數字化調節計量，并且可100ml200ml等所需計量，觸摸屏一觸即達，而且可以單頭微調計量。
主要技術參數
序號名稱參數

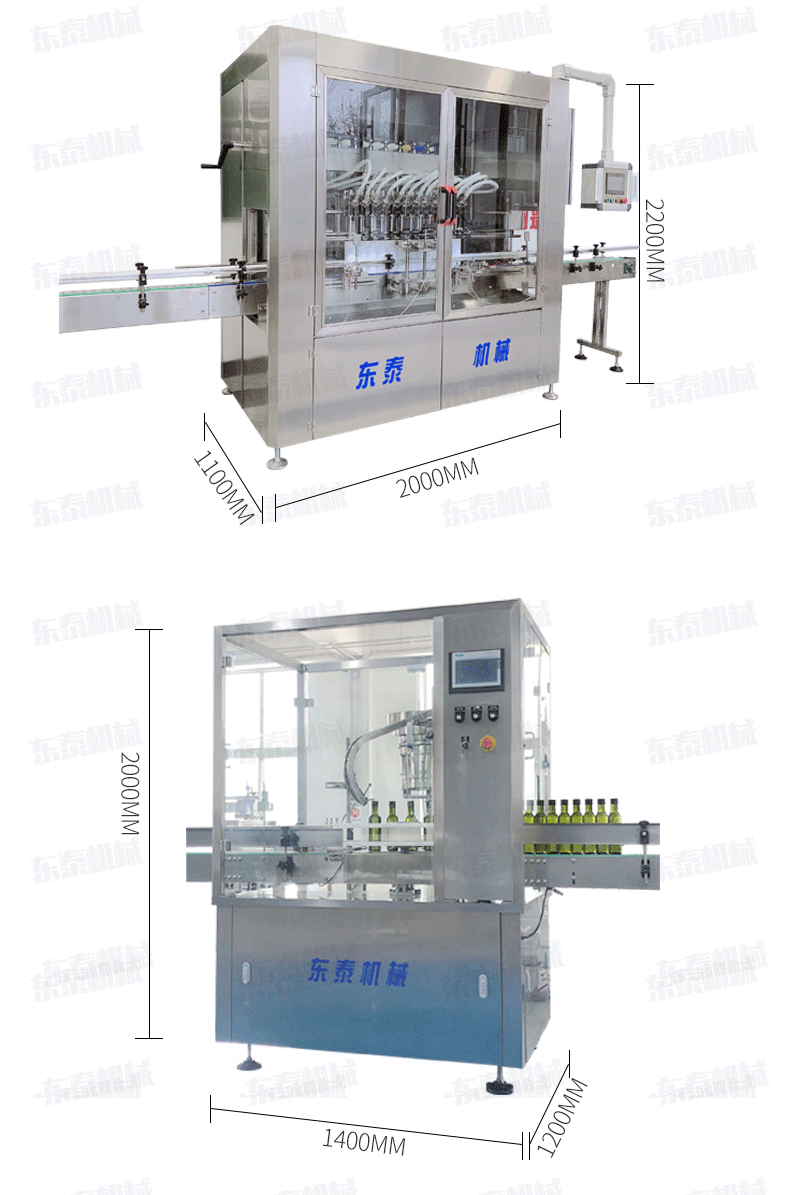

一主機外形尺寸（長×寬×高）2000*1100*2200
二適應瓶型高度：100-280mm 直徑：Φ30-110mm
三罐裝速度≤5000\小時
四灌裝范圍（計量范圍）500-5000ml\50-1000ml
五配備電源380/220V,50\60赫茲
六配備氣源/耗氣量0.5-0.8MPa潔凈干燥氣
設備技術要點

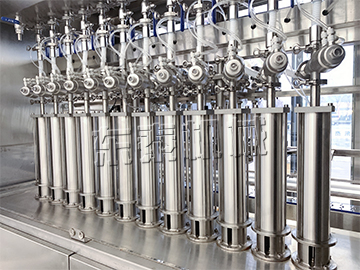

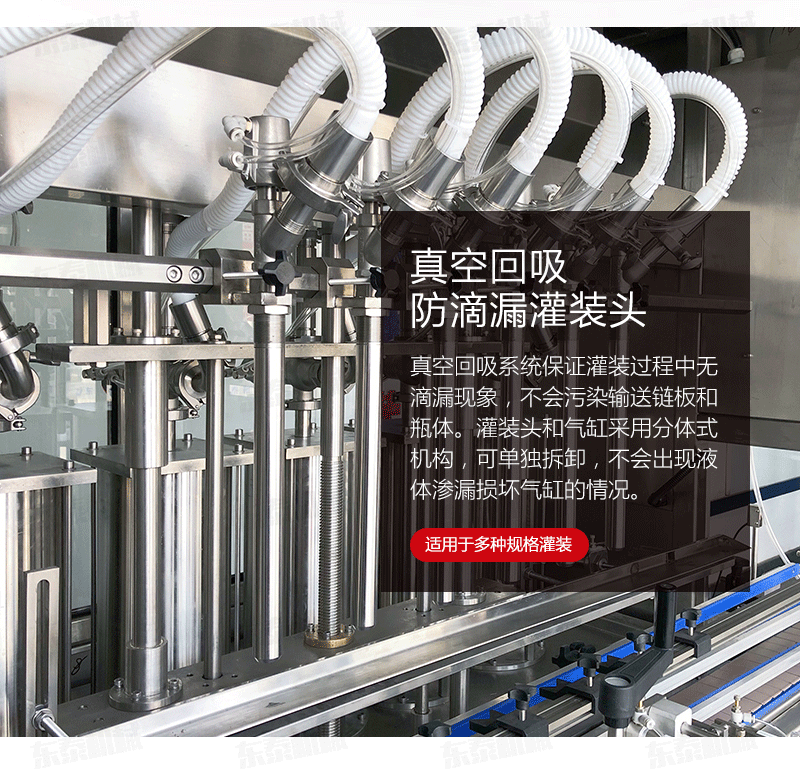

1.真空回吸系統保證灌裝過程中無滴漏現象，不會污染輸送鏈板和瓶體。灌裝頭和氣缸采用分體式機構，可單獨拆卸，不會出現液體滲漏損壞氣缸的情況。進口亞德客氣缸經久耐用，其他密封等配件使用標準件，更換維護簡單方便。
第2頁
2.菜籽油自動灌裝機生產線整機采用SUS304不銹鋼框架，與物料接觸部位均采用優質316L不銹鋼材質好。外包不銹鋼和鋼化玻璃門罩將機體密封，連接部位全部采用快接接口。

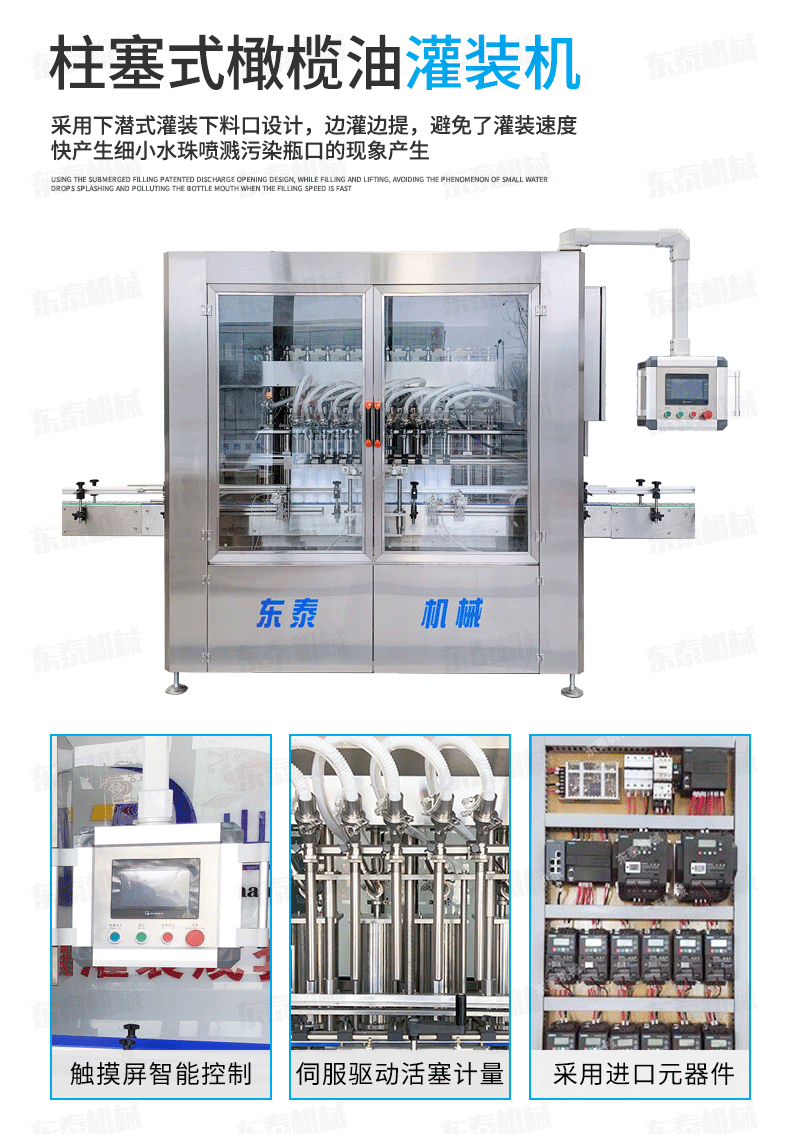

3.采用下潛式灌裝，在桶口以內約5-8mm處進行灌裝，避免了灌裝速度快產生細小油珠噴濺污染瓶口的現象產生。配合多段式快慢速灌裝，可以保障高速灌裝時全速灌裝，又可有效解決氣壓過高快速灌裝時泡沫溢瓶現象
4.一鍵清洗，將缸套內的活塞環拉至脫缸槽，使缸套及料箱內殘余的物料流至積液槽內。以便于清洗或更
換物料。
5.根據灌裝機11年的研發經驗及市場反饋，我公司自行研制成功的無殘留角做灌裝三通閥。該三通閥結構簡單、性能可靠，密封可靠，長時間使用后不漏料。

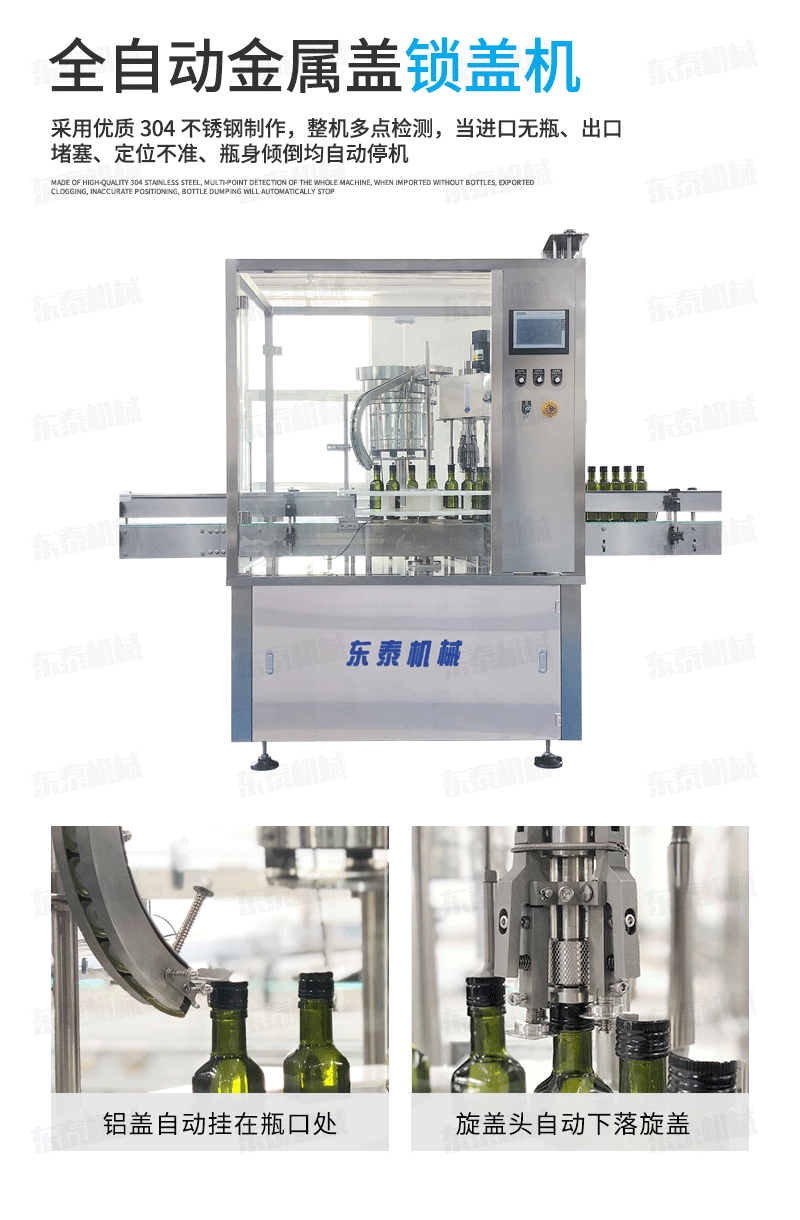

全自動金屬蓋鎖蓋機工作原理

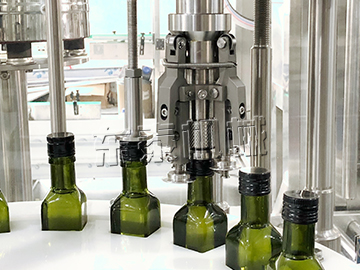

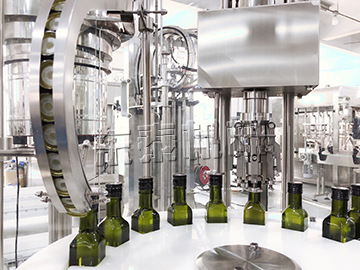

該部分利用鏈板輸送帶將瓶子依次輸送至定位卡盤，自動檢測瓶，當被鎖口（或旋蓋）瓶到達落蓋滑道正下方工位時，鋁蓋自動掛在瓶口處。瓶子由旋轉卡盤輸送至打蓋裝置工位時，打蓋裝置將瓶蓋及內塞打緊，再由旋轉卡盤將瓶子輸送至旋蓋工位，旋蓋頭自動下落旋蓋、鎖螺紋，再由旋轉卡盤將鎖蓋輸送至直線輸送帶上，從而完成整個工序；
技術參數：
機型RGXG50-ⅠRGXG50-ⅡRGXG50-Ⅲ
旋蓋種類螺紋旋蓋螺紋鋁蓋軋口鋁蓋
生產速度40-50b/min40-50b/min40-50b/min
電源3ф380V3ф380V3ф380V
功率1.2Kw1.2Kw1.2Kw
耗氣量30L/min30L/min30L/min
重量700Kg700Kg700Kg
鎖（旋）蓋形式：
螺紋蓋旋緊鋁蓋螺紋鎖蓋鋁蓋軋口
技術參數：
①生產能力：40-50瓶/分
②軋蓋合格率：≥99%
③電源/功率：220v/50Hz；1kw
④外部尺寸：2400x1200x1600mm
性能特點：
1、主體采用優質304不銹鋼制作，升降鋁塊經陽極氧化處理，堅固耐用。
2、升降座可通過絲桿上下調整并有位置指示器指示當前位置，避免多種瓶型調整時的失誤。
3、本機使用快拆式鎖蓋模具，不同尺寸瓶蓋可輕易更換。

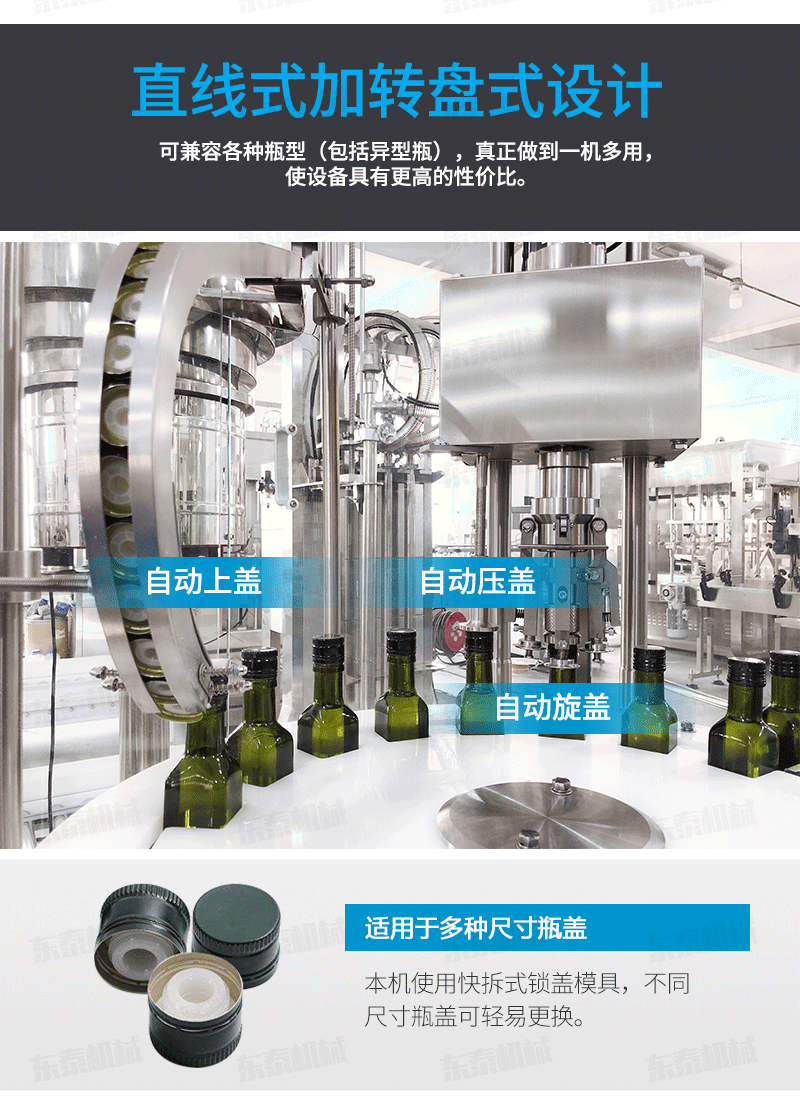

4、采用直線式加轉盤式設計，可兼容各種瓶型（包括異型瓶），真正做到一機多用，使設備具有更高的性價比。
5、整機多點檢測，當進口無瓶、出口堵塞、定位不準、瓶身傾倒均自動停機。
6、可按不同的容器和瓶蓋，更換鎖蓋頭部件及星盤，更換操作簡便。
7、間歇式星盤定位，無瓶或定位不準均暫停作業。
